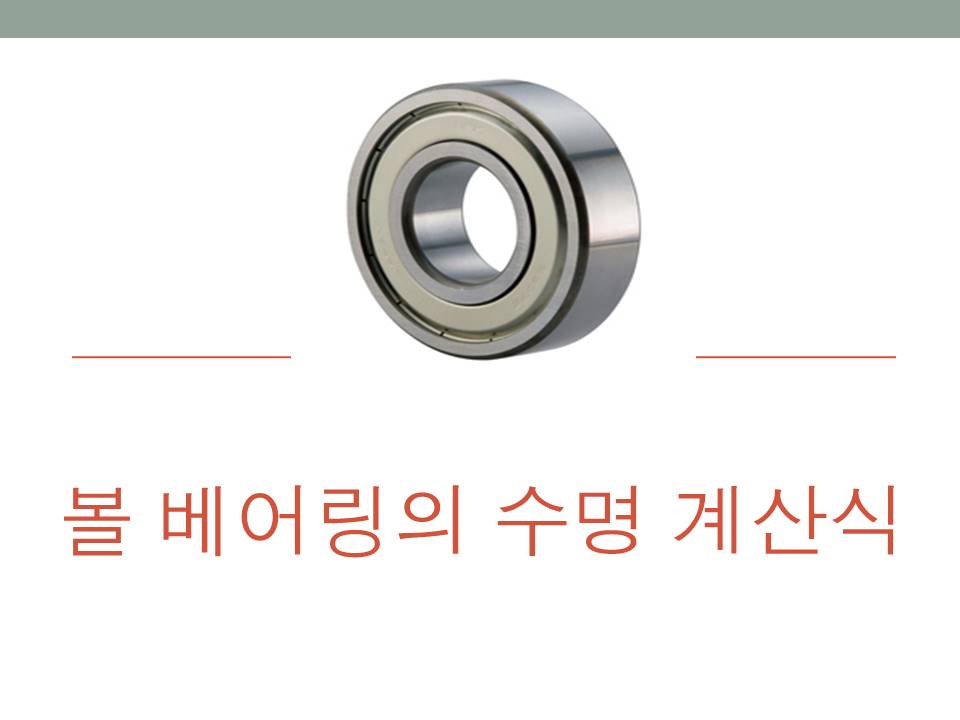

볼 베어링의 수명 계산하기(베어링 수명 계산공식)

베어링의 회전수명

 구름베어링을 일정 회전수 이상사용하면 내,외륜전동체는 반복응력의 작용으로 접촉면적에 피로 박리현상이 발생합니다. 구름베어링의 수명은 운전되는 베어링그룹의 90%가 피로 박리현상을 일으키지 않고 회전할 수 있는 총 회전 수를 의미합니다.



볼베어링의 수명(L: 총회전수)



L = (C/P)^3 x 10^6

C = 동적부하용량

P = 등가하중



베어링의 수명을 시간단위의 정격수명시간 표현할경우



Lh = (L x 10^6)/60N,  10^6 = 500 x 33.3rpm x 60, L = 60 x N(rpm) x Lh(hour) 이므로

    = 500 x (C/P)^3 x 33.3/N







ex) 레이디얼 볼 베어링이 250rpm 으로 15kN의 베어링 하중을 받는다. 기본 동적부하용량이 30kN경우

     베어링 수명 회전수와 수명시간을 구하라



베어링 수명 회전수

L = (C/P)^3 x 10^6

  = (30/15)^3 x 10^6

  = 8000000[rev]



베어링의 수명시간

Lh = 500 x (C/P)^3 x 33.3/N

    = 500 x (30/15)^3 x 33.3/250

    = 532.8hr
